マシンタイプ: | 冷たいRollforming機械 | 機械塗布: | 鉄骨構造の建築業のために広く利用された |
---|---|---|---|
ケーブル・トレーのサイズ: | 100-600mmの幅、35-100mmの高さ | 幅は調節します: | 自動、無限に調節可能調節して下さい |
制御システム: | タッチ画面が付いているPLCの制御システムはパネルを作動させます | 機械速度: | 10-15m/min |

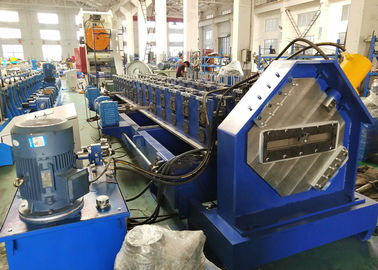

機械を形作る100-600mm打ち抜かれたケーブル・トレー ロール
記述
ケーブル・トレーは冷間圧延しますしっかり電力配分、制御およびコミュニケーションのための電気ケーブルを留めるか、または支えるのに使用される形作られた構造セクションをあります。Industry Companyの設計を信じ、さまざまなタイプのケーブル・トレーのための機械を形作るケーブル・トレー ロールを製造して下さい:固体底皿、換気された皿、梯子の皿およびチャネルの皿。
この機械が100-600mmの幅、35-100mmの高さのケーブル・トレーを作り出すのに使用することができます。全生産の速度は最高まで達することができます。15m/min.ラインを形作る全ロールは5Ton油圧decoilerから成っていて、単位、打つ出版物の単位を形作るロールを水平にし装置およびふれのテーブルを切ります。
100-600ケーブル・トレーのサイズ
いいえ。 | ケーブル・トレーの幅(mm) | ケーブル・トレーの高さ(mm) |
1。 | 100 / 150 | 35 / 50/80/100 |
2。 | 200 / 300/400/500/600 | 50 / 80/100 |
特徴
機械仕事のビデオを形作るケーブル・トレー ロール: https://believeindustry.company/cable-tray-roll-forming-machine-working-video/

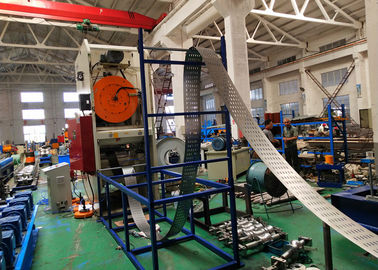

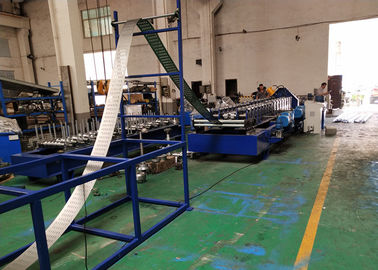

機械レイアウトおよび仕事プロセス
仕事プロセス:decoiling-->levelling-->punching-->rollの形成-->cutting
詳細仕様
|
||
1。 | 材料は形作られるロールである場合もあります | 前電流を通された鋼鉄コイル/シート;熱すくいによって電流を通される鋼鉄コイル/シート |
2。 | 物質的な厚さ | 0.6mmから2.0mm |
3。 | 物質的な強さ | 235-345Mpa |
|
||
1。 | 場所を形作るロール | 16の場所 |
2。 | 主要なモーター力 | 22kw |
3。 | 速度の形成 | 10-15m/min |
4。 | 制御システム | PLCの制御システム |
5。 | ドライブ | 電気でチェーン ドライブ |
6。 | 切断システム | 水力で動力を与えられた切断 |
7。 | 切断長さの許容 | +/- 1 6メートルあたり2mm;+/- 1 10メートルあたり3mm |
