150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール

150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール

    • 150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device
    • 150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device
    • 150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device
    • 150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device
  • 150mm 300mm Web Perforated Cable Tray Roll Forming Machine With Pre - Cut Device

    商品の詳細:

    起源の場所: 中国
    ブランド名: Believe Industry Company
    証明: CE
    モデル番号: 成形機ケーブルトレイロール

    お支払配送条件:

    パッケージの詳細: 標準的な航海に適した梱包
    受渡し時間: 60 から 90 日
    支払条件: 前もって 30% TT、郵送物の前の 70% TT
    供給の能力: 四分の一ごとの45セット
    接触
    詳細製品概要
    適当な材料: 電流を通された鋼鉄コイル、冷間圧延されたコイル 物質的な厚さ: 1.5-2.5mm
    主力: 15KW ステップの形成: 18 のステップ
    機械特徴: 前切断は、各次元のための切刃を変える必要はありません 幅は調節します: 自動タイプを調節して下さい
    ハイライト:

    ケーブル トレイ製造機

    ,

    ケーブル トレイ成形機

    前カットの装置が付いている電流を通された穴があいたケーブル・トレーの冷たいRollformingライン



     記述

    このケーブル・トレーの生産ラインは150mmおよび300mm網の幅および45mmの高さの穴があいたケーブル・トレーを作り出せます。主要な材料は0.6mmから1.2mmの厚い電流を通された鋼鉄コイルです。ローラーの場所は各次元を形作るロールができるようにローラー間のギャップを調節する線形ガイドを通って自動的にそして動くことができます。



    前切断装置は必須の長さにロール形作る前に材料を切りました。ポストの切断装置と比較されて、ユーザーは連続的な生産のために長時間救う各次元のための切刃を変える必要はありません。





     ケーブル・トレーの生産ラインの詳細仕様

    いいえ。

     主要なコンポーネント

     技術仕様

    1。

     3Ton Decoiler

     1.油圧心棒の拡張および張力:3kw

     2.拡張の範囲:480-520mm

     3.電気Decoiling:4kw

     4.最高のコイルID:1350mm

     5.積載量:3000kg

    2。

     装置を水平にする7ロール

     1.ピンチ ロール:供給のための2ピンチ ロール

     2.ロールを水平にすること:、3および底4の上で水平になることのための7ロール

     3.ロール直径を水平にすること:90mm

     4.ロール材料を水平にすること:40Cr、HB220-260

    3。

     高速力出版物

     サーボ送り装置を使って

     1.サーボ モーター:3kw

     2.高速力出版物:80Ton

     3.影響力の位置:4

     4.打撃:150mm

     5.最高の近い高さ:340mm

     6.プラットホーム区域の上で:770 x 420 x 70mm

     7。プラットホーム区域:1000 x 550 x 90mm

     8.主力:7.5 x 4 (kwxP)

     9.スライダーは調節します:マニュアルは調節します

     10.空気圧:6kg/m2

    4。

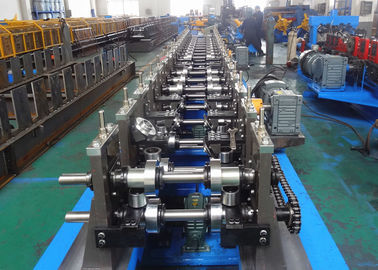

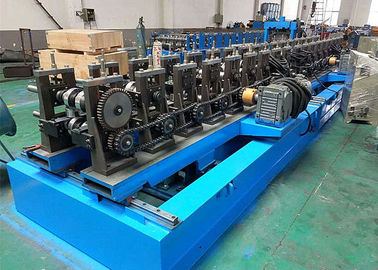

     製造所を形作るロール

     1.基礎機械:Hのビーム鋼鉄によって溶接される構造

     2.ロール立場:機械基盤でねじで締まる鋳鉄ロール立場

     3.幅は調節します:電気、1.5kw調節して下さい

     4.ステップを形作ること:18のステップ

     5.ロール材料:GCr15

     6.シャフト材料:40Cr、φ90mm

     7.力を切ること:11kw

     8.切刃材料:Cr12Mov

    5。

     最終製品サポート テーブル

     1.ロール道のテーブルが付いている角度の鋼鉄によって溶接されるフレーム、

     2.サイズ:2000年のx 500 X 700mm (L x H) W X

     3.量:2セット

    6。

     電気制御のキャビネット

     1.制御システム:PLCの制御システム

     2.エンコーダー:Omronのブランド

     3.頻度インバーター:YASKAWA

     4.タッチ画面:MCGS

     5.量:2単位、打つことのための1、切断のための1

    7。

     油圧場所

     1. 2単位、decoilerの心棒の拡張のための1、切断のための1

     2.油圧拡張力:3kw

     3.油圧切断力:11kw

     4.ブランド:支部の有名なブランド





     ケーブル・トレーのRollformingラインのための付属品

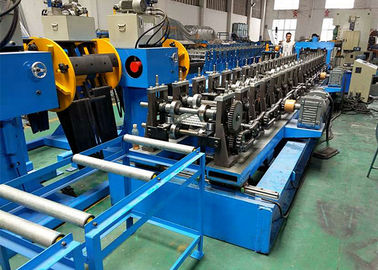

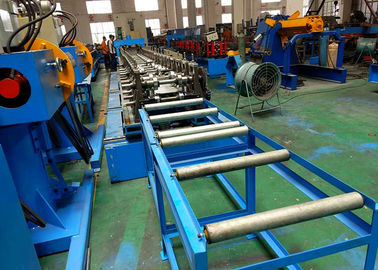

    150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール

    150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール

    150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール

    150mm 300mmの前切口装置が付いている機械を形作る網によって打ち抜かれるケーブル・トレー ロール
