商品の詳細:
お支払配送条件:
|
| 他の名前: | ラインを形作る鋼鉄Ceeの母屋ロール | アプリケーション: | 80mmから240mm網の幅の母屋を作り出すことができます |
|---|---|---|---|
| モーター力: | ロール形成のための15kw | 制御システム: | PLC 制御システム |
| 幅は調節します: | マニュアルはローラーおよびスペーサを調節します | 動きを切って下さい: | ロール形成の後の油圧切断 |
| ハイライト: | 機械を形作るc&zの母屋,機械を形作る c z の母屋ロール |
||

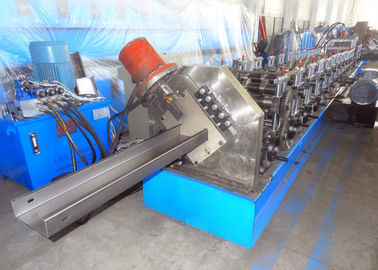

手動幅の調節を用いる機械を形作る100-240mmのC形の母屋ロール
簡潔な説明
機械を形作るこの金属ロールがローラーおよびスペーサの調節によって100mmから240mm網の幅のcの母屋を作り出すのに使用することができます。 主要な材料はです炭素鋼形作られるロールである場合もあり、電流を通された鋼鉄は1.5mmから3.0mmの厚さと巻きます。
全ライン作業の流れ
1. 仕事の方向:左--->right
2. 作業の流れ:decoiling--->guiding--->leveling--->punching--->rollの形成--->cutting--->完成品
機械特徴
全ライン部品および主要な指定
| いいえ。 | 主要な部品 | 量 | 選択 | |
| 1。 | 3Tonは心棒デコイラーを選抜します | 1セット | 油圧デコイラー 二重頭部デコイラー 前の高速設計ロール 自動スタッカー |
|
| 2。 | Cの母屋のRollforming機械 | 記入項目の供給ガイド | 1セット | |
| 平等主義 | 1セット | |||
| 読取り穿孔機 | 1セット | |||
|
ローラーの場所 |
1セット | |||
| 3。 | テーブルの受け入れ | 2セット | ||
| 4。 | 制御キャビネット | 1セット | ||
| 5。 | 油圧場所 | 1セット | ||
主要な機械指定
1. 物質的な厚さ:1.5-3.0mm
2. 速度の形成:12-15m/min
3. ロール場所:14 staions

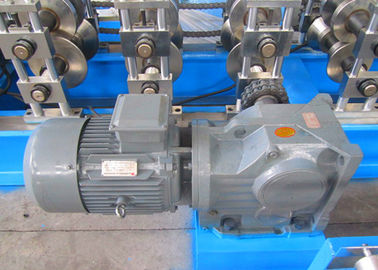

4. 主要なモーター力:15kw
5. 水力:7.5kw
6. 制御システム:松下電器産業PLCの制御システム
7. ドライブ:チェーン ドライブ
8. 切断長さの許容:±2mm/6m;±3mm/10m
Ceeの母屋の次元
| モデル | a / 網の幅 | b / フランジの幅 | c / 唇の幅 | L / 穴の位置 | 物質的な幅 |
| C-100 | 100 | 40 | 15 | 40-220 | 192 |
| 100 | 50 | 20 | 40-220 | 222 | |
| 100 | 60 | 20 | 40-220 | 242 | |
| C-120 | 120 | 50 | 20 | 40-220 | 242 |
| 120 | 60 | 20 | 40-220 | 262 | |
| C-140 | 140 | 50 | 20 | 40-220 | 262 |
| 140 | 60 | 20 | 40-220 | 282 | |
| C-160 | 160 | 60 | 20 | 40-220 | 302 |
| 160 | 70 | 20 | 40-220 | 322 | |
| C-180 | 180 | 60 | 20 | 40-220 | 322 |
| 180 | 70 | 20 | 40-220 | 342 | |
| C-200 | 200 | 60 | 20 | 40-220 | 342 |
| 200 | 70 | 20 | 56-220 | 362 | |
| C-220 | 220 | 70 | 20 | 76-220 | 382 |
| 220 | 80 | 20 | 96-220 | 402 | |
| C-240 | 240 | 70 | 20 | 96-220 | 402 |
| 240 | 80 | 20 | 116-220 | 422 |
