商品の詳細:
お支払配送条件:
|
他の名前: | 機械を形作る金属の屋根瓦ロール | アプリケーション: | 色の鋼鉄屋根瓦を作り出すのに使用される |
---|---|---|---|
材料は形作られるロールである場合もあります: | 電流を通された鋼鉄は、PPGIのコイル、ガルバリウムのコイル巻きます | 物質的な厚さ: | 0.5-0.7mm;235-345Mpa |
制御システム: | PLC 制御システム | 保証: | 24ヶ月 |
ハイライト: | マシンをロール成形,ロールフォーミング装置 |
色のヨーロッパ式のための機械を形作る鋼鉄によって艶をかけられるタイル屋根CNCロール
簡潔な説明

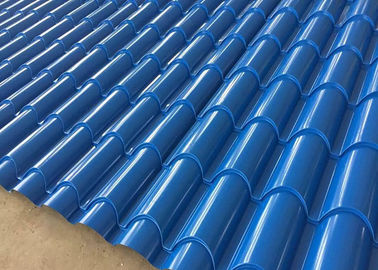

Industry Companyが顧客のプロフィールのデッサンおよび個人的な条件に従って冷間圧延する機械の形成をカスタマイズすることを信じて下さい。前のこの金属のタイル ロールは35mmの深さ、192mmピッチの間隔および960mmカバー幅の金属のタイルを作り出すように設計されています。

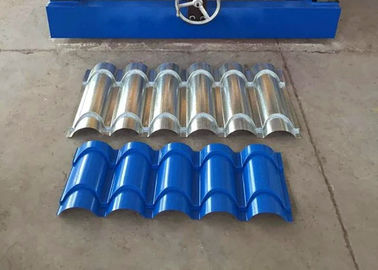

素材に関する情報 | プロフィールのデッサン | |
1。 | モデル:YX35-192-960 | |
2。 | 物質的な幅:1220mm | |
3。 | 有効な幅:960mm | |
4。 | コイル材料:電流を通されたコイル | |
5。 | 物質的な厚さ:0.5-0.7mm |
機械標準機能
機械ワークフローおよび主要なコンポーネント
全ラインの仕事プロセスは次のとおりです:デコイラー、前のロールに与えるほどくことで荷を積まれるコイルは望ましい長さに材料、必須の屋根ふきのプロフィール、打つタイルのステップに形作るロールの偏差出て来ます調節し、最終的にタイルの形の屋根のパネル切れます。
いいえ。 | 全ライン部品 | 量 | 選択 |
1。 | 5Ton無動力のデコイラー | 1セット | > 5Ton油圧デコイラー |
2。 | 前のロール | 1セット | |
3。 | 油圧読取り穿孔機およびせん断 | 1セット | |
4。 | テーブルを動かして下さい | 2セット | |
5。 | 電気制御システム | 1セット | |
6。 | 油圧装置 | 1セット |
主要な機械技術的な変数

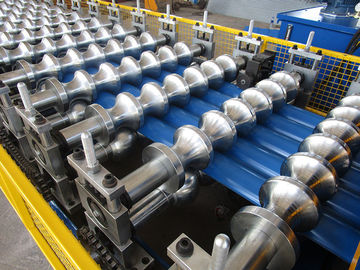

1. ステップ/ローラーの場所の形成:18のステップ/18の場所
2. 主要なモーター力:5.5kw
3. 速度を形作るロール: 打ち、切断を含む10-15m/minない
4. 全回線速度: 打つタイルのステップおよび切断を含む3-4m/min
5. シャフト材料:40Cr;直径:75mm
6. ローラー材料: 癒やし、和らげる45#鋼鉄;めっきされる0.05mmのクロムが付いている表面
7. 切口/せん断:水力で動力を与えられたせん断
8. 水力:7.5kw
9. 切刃:堅くされた鋼鉄刃および打抜型、Cr12Mov、HRC58-62
10. ドライブ:鎖、スプロケットおよびギヤで電気で運転されて
11. 制御システム:PLCの制御システム
