商品の詳細:
お支払配送条件:
|
他の名前: | 金属の屋根ふきシートは前のラインを冷間圧延します | アプリケーション: | クラッディングに屋根を付けるための波形シートを作り出します |
---|---|---|---|
制御システム: | 松下電器産業PLCの制御システム | 動きを運転して下さい: | 鎖およびスプロケットによって運転して下さい |
機械保証: | 24ヶ月 | 電源: | 380V、50Hz、3phase |
ハイライト: | 機械を形作る屋根ふきシート ロール,機械を形作るプロフィール ロール |

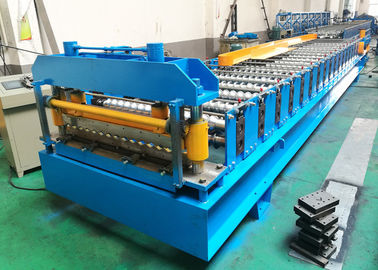

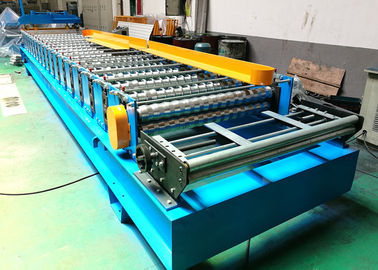

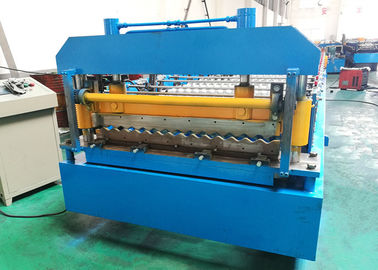

波形のプロフィールのための機械を形作る電流を通された鋼鉄屋根のパネル ロール
簡潔な説明
機械を形作るこの屋根ふきシート ロールは1219mm、1000mmおよび914mmの供給の幅の波形のプロフィールの金属板を作り出すために製造されます。主要な材料はです電流を通されたコイル、0.3-0.7mmの厚さの前塗られた色の鋼鉄コイル形作られるロールである場合もあります。
ラインを形作る波形の屋根ふきロールの主要なコンポーネント
機械を形作る鋼鉄屋根のパネル ロールの作業の流れ
ほどく鋼鉄コイル-->material infeeding-->entry指導-->rollの形成--長さへの>cutting-->corrugatedシート要求に応じて
ほとんどの重要な指定
機械指定 | |||
1。 | 機械重量 | 機械を形作る主要なロール | 7000kgs |
5Tonマニュアルのデコイラー | 500kgs | ||
4KW油圧場所 | 125kgs | ||
制御キャビネット | 50kgs | ||
製品サポートのテーブル | 25kgs * 2pcs | ||
2。 | 機械サイズ | 主要な機械部品 | 8m * 1.5m * 1.2m (L * W * H) |
3。 | 機械色 | 青および黄色 | 主要な機械フレームのための青 |
部分および側面の保護監視を切るための黄色 | |||
技術仕様 | |||
1。 | 制御システム | PLCの自動制御システム;松下電器産業またはSiemensまたは三菱ブランド | |
2。 | ローラーの場所 | 18-24の場所は各プロフィールによって決まります | |
3。 | 主力 | 屋根ふきのプロフィール、材料および機械設計に従う5.5kw-7.5kw | |
4。 | ドライブ | 電気で鎖およびスプロケットによって運転して下さい | |
5。 | 速度を機械で造って下さい | 15-20m/min | |
6。 | 水力 | 切断のための4kw |
質問があったりまたはより多くの機械細部を必要としたら、私達に連絡して下さい。
